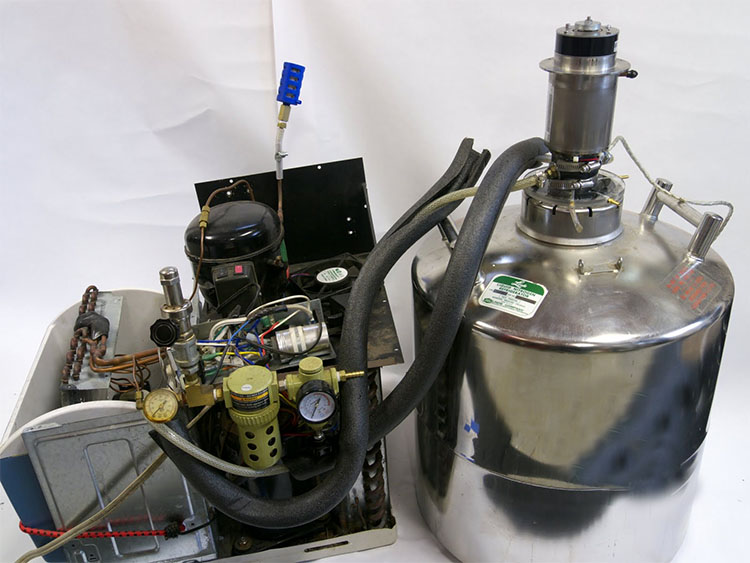

在低溫液氮槽供液系統中，自動液氮泵扮演著至關重要的角色。為了確保液氮槽在低溫條件下穩定運行，自動液氮泵必須能夠有效地將液氮從儲罐輸送至使用點，并保證流量、壓力等參數在預設范圍內。通常，自動液氮泵的連接方式包括直接管道連接、軟管連接及集成控制系統連接等。這些連接方式對系統的效率、安全性以及液氮的供給速度都有著直接影響。接下來將詳細介紹這些連接方式的具體實施步驟及其數值要求。
自動液氮泵連接方式
在液氮泵的運作過程中，連接方式不僅僅是物理的管道搭建，更涉及到多個技術細節。不同的連接方式適用于不同的場景和需求。具體來說，常見的連接方式包括硬管連接、軟管連接、以及帶有溫控和壓力控制的智能控制系統連接。下面將分別介紹這三種常見的液氮泵連接方式，并給出實施過程中的關鍵參數。
1. 硬管連接
硬管連接是常見的一種方式，尤其適用于需要高流量和長時間連續運行的場合。硬管連接方式可以提供穩定的壓力和流量輸送，同時減少因軟管老化或磨損帶來的風險。硬管連接通常使用不銹鋼或銅管，具備良好的耐低溫和耐腐蝕性能。具體操作流程如下：
-
液氮泵與儲液罐連接：液氮泵的入口端通過金屬管道與液氮儲罐的液氮出口連接。這個連接部分需要使用專用的低溫閥門，以確保在低溫條件下仍能保持密封性。一般情況下，液氮泵的入口管道內徑為25mm到50mm不等，具體尺寸根據泵的流量要求而定。
- 壓力設定：液氮泵通常設定在2-4 bar的壓力范圍內(約相當于200-400
kPa)。這個壓力值能夠保證液氮以適當?shù)乃俣攘飨虻蜏夭鄄⒈苊庥捎趬毫^低而造成的供液不穩定。
-
出口管道：液氮泵的出口管道通常與低溫槽連接，管道設計要考慮到液氮流速和冷卻效果。一般建議液氮出口管道內徑為20mm到40mm，避免流速過大而引起液氮浪費或溫度失控。

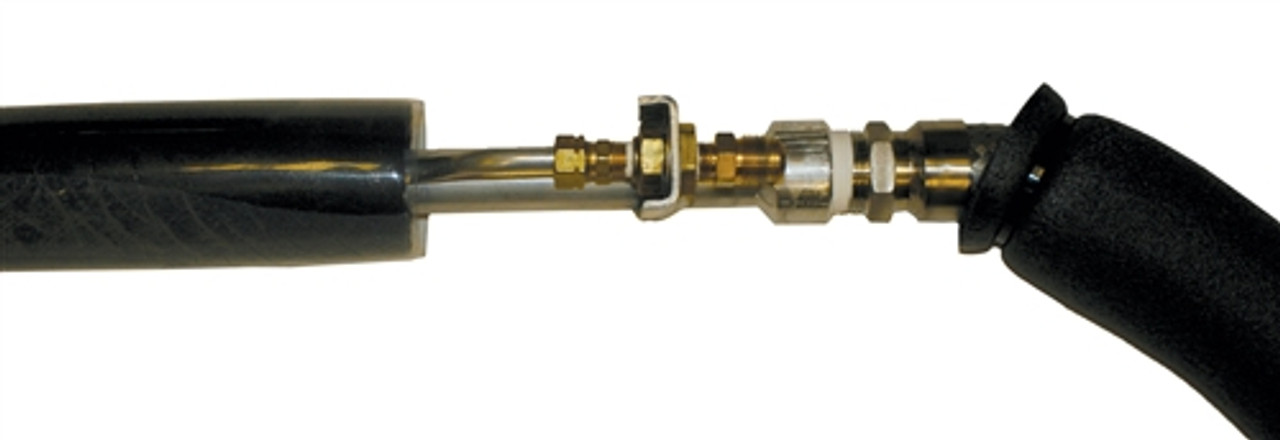

2. 軟管連接
軟管連接的優點是靈活性強，便于調整和移動。特別是在需要臨時或靈活供液的場景中，軟管連接方式非常常見。軟管連接適用于較小規模的低溫液氮使用場合。軟管的材料通常為耐低溫橡膠或聚氨酯，能夠承受液氮低溫環境下的脆性變形。具體連接步驟如下：
-
軟管長度與直徑選擇：軟管的長度通常不超過10米，以保證流量的穩定性。軟管內徑一般在20mm到30mm之間，流量過大會導致軟管過度膨脹，流量過小則可能無法滿足設備需求。
-
連接接口與密封：軟管的接口一般采用快速接頭或螺紋連接方式，要求密封性強，避免液氮泄漏。根據使用需求，可以使用帶溫控傳感器的接口，實時監測溫度變化，防止低溫液氮在傳輸過程中因外界溫度過高而發生氣化。
- 壓力控制：軟管連接系統中，壓力一般控制在1-3
bar之間，具體取決于供液的具體需求。系統的出口端可以使用調壓閥來穩定壓力，確保液氮以適當?shù)乃俣群蛪毫斔椭恋蜏夭邸?
3. 智能控制系統連接
隨著自動化技術的發展，現代低溫液氮供液系統已經逐漸引入智能控制系統，這使得液氮的供應更加精確、可靠。智能控制系統連接方式通常包括液氮泵、溫度傳感器、壓力傳感器以及自動調節閥門的集成系統。此類系統能夠?qū)崟r調節液氮的流量、壓力和溫度，并進行遠程監控。
- 控制系統配置：智能控制系統通常配備壓力傳感器、流量計和溫度傳感器，以實時監控液氮的流動情況。流量控制一般設定在10-50
L/min(升每分鐘)之間，具體數值取決于液氮泵的規格和需求。
-
自動調節與報警系統：一旦監測到液氮流量異?；驕囟瘸瑯?biāo)，控制系統會自動調整泵的工作模式，保證系統的安全性和穩定性。壓力過高或過低時，系統會自動切換到備用泵，避免系統故障。
-
遠程控制與監控：智能控制系統還可以通過網絡連接，實現遠程監控與控制。操作員可以在任何地方通過手機或計算機實時查看液氮供給情況，并在發生異常時進行遠程操作或報警。
供液過程中的注意事項
在自動液氮泵連接和供液過程中，必須嚴格按照標準操作程序執行，以確保系統的穩定性與安全性。液氮的低溫特性使得任何泄漏或操作不當都可能導致系統故障或安全事故。操作人員需要定期檢查液氮泵、管道、軟管等設備的完好性，確保接口處的密封性。同時，定期檢查溫控系統，防止過低溫度導致設備凍結或損壞。
