全自動液氮存儲系統是一種高效、安全、自動化程度高的液氮儲存設備，廣泛應用于生物醫學、科研、制藥等領域，主要用于存放溫度要求極低的樣本如細胞、DNA、疫苗等。其核心工作原理是利用液氮的超低溫特性，通過閉環循環方式對樣品進行恒溫保存，確保溫度恒定在-196℃左右，防止樣本損壞或變質。全自動液氮存儲系統能夠通過智能化控制、監測與報警功能，實現完全自動化操作，避免人為錯誤和故障，提高存儲過程的安全性與精確度。
工作原理
全自動液氮存儲系統（液氮補液系統）的基本原理是基于液氮的低溫特性和熱力學循環原理。液氮的沸點為-196℃，這使得其在冷卻過程中能夠迅速降低容器內的溫度，確保儲存的樣本處于所需的超低溫環境中。系統通常由以下幾個部分組成：液氮儲罐、熱交換系統、自動補充裝置、溫度傳感器、液位監測系統以及自動控制單元。
液氮儲罐內部設有熱交換器和氣體冷卻系統，通過冷卻管道將液氮傳輸?shù)絻Υ鎱^(qū)域。液氮從儲罐進入時，由于其極低的溫度，迅速帶走容器內部的熱量，降低容器內的溫度。當溫度降低至-196℃時，儲存區域內的樣本進入適宜的保存溫度區間。為了保持液氮的持續供應，液氮儲罐配備了自動補充裝置，該裝置會根據液位監測系統的反饋信號自動補充液氮，確保液氮量始終保持在設定范圍內。通過精確的溫控和液位監測，系統能夠實現無需人工干預的自動運行。
自動化控制與監測
自動化控制是全自動液氮存儲系統的關鍵技術之一。該系統依賴于多個高精度傳感器和智能控制單元對存儲環境進行實時監測和調整。溫度傳感器通常采用PT100或熱電偶傳感器，能夠實時監控儲存區域的溫度變化，確保溫度保持在-196℃的恒定范圍內。液位傳感器則負責監測液氮儲罐的液位，當液位過低時，系統會自動啟動補充液氮的程序。
智能控制系統采用先進的微處理器，通過算法控制液氮的供應和存儲設備的運行狀態。一旦發現溫度或液位異常，系統會觸發報警機制，通知操作人員進行處理，避免因故障導致樣本損失。在一些高端系統中，還可通過互聯網連接，遠程監控液氮存儲狀態，實時查看溫度、液位、壓力等數據。這一功能特別適用于需要遠程管理的實驗室和生物樣本庫。
自動補充機制與液氮消耗
全自動液氮存儲系統的自動補充機制是保證長期穩定運行的關鍵。液氮消耗的主要因素包括設備的開關頻率、外界環境溫度、樣本存儲量等。一般來說，液氮儲罐容量從100升到5000升不等，具體容量根據儲存需求選擇。每臺設備的液氮消耗率根據液氮溫度的維持情況不同，通常為每小時0.5至2升不等。對于大容量儲存系統(如3000升以上)，液氮消耗可能高達每天幾十升。

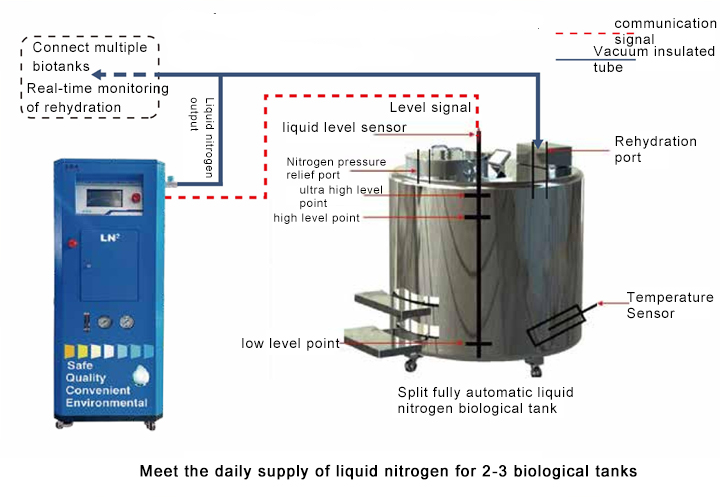

自動補充機制基于液位傳感器的反饋信號工作。當液氮液位下降至設定的低警戒線時，系統會自動啟動補充程序。補充液氮的方式通常采用液氮罐車或液氮氣化系統，通過氣化裝置將液氮氣體引入儲罐中。對于一些大規模的存儲系統，氣化設備的配置較為復雜，可通過PLC控制系統實現全自動的補充過程。液氮的自動補充不僅提高了系統運行的可靠性，還有效避免了由于液氮不足造成的溫度波動，確保樣本的長期保存。
溫度穩定性與樣本安全
液氮的溫度穩定性對于樣本的保存至關重要。在全自動液氮存儲系統中，溫度控制系統會嚴格監控并維持溫度在-196℃的設定值。系統內部的熱交換器和管道的布局設計確保了液氮能夠均勻分布，避免了溫度差異對樣本的影響。溫度波動范圍通常控制在±1℃以內，保證了儲存環境的高度穩定性。
在一些高端液氮存儲系統中，為了進一步提升樣本的安全性，還會配備應急電源和防火設備。在電力中斷或其他緊急情況下，設備能夠自動啟動備用電池或發電機，確保溫度不受影響。此外，部分系統還具有智能監測和數據記錄功能，可以自動記錄溫度、液位等關鍵數據，供操作人員和監管部門進行審計與分析。
通過這些精密的控制和監測技術，液氮存儲系統能夠為各種重要樣本提供一個安全、可靠的保存環境，避免因溫度變化或液氮不足導致的樣本損壞和變質。
